Dbaj o niezawodne i bezpieczne użytkowanie sprzętu elektrycznego i elektronarzędzi.

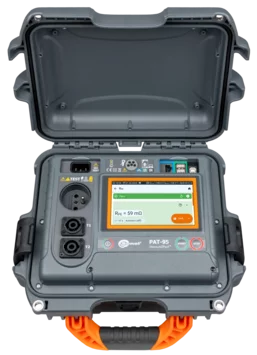

Zaawansowany miernik Sonel PAT-95 to specjalistyczne narzędzie do kontroli bezpieczeństwa urządzeń elektrycznych. Umożliwia wykonywanie pomiarów kluczowych parametrów, takich jak: rezystancja przewodów ochronnych i izolacji, ciągłość połączeń, różne typy prądów upływu, moc, a także poprawność działania wyłączników RCD i PRCD.
Przyrząd znajduje zastosowanie wszędzie tam, gdzie bezpieczeństwo pracy ma priorytetowe znaczenie – w serwisach, zakładach przemysłowych czy podczas testów elektronarzędzi, urządzeń trójfazowych i sprzętu AGD.
Model PAT-95 jest częścią platformy Sonel MeasureEffect™, która zapewnia możliwość wykonywania pomiarów, archiwizacji oraz zarządzania danymi, a także kontrolę nad urządzeniami pomiarowymi w ramach jednego systemu.
Zasilanie: 195...265 V
Obsługa urządzeń 110 V i 230 V (50/60 Hz)
Szeroki zakres pomiarowy obejmujący m.in.:
rezystancję przewodów ochronnych,
różne rodzaje prądów upływu (zastępczy, różnicowy, dotykowy),
testy funkcjonalne,
weryfikację działania wyłączników RCD i PRCD.
Intuicyjny interfejs użytkownika z ekranem dotykowym
Obsługa automatycznych procedur testowych i wbudowany system pomocy
Kompatybilność z drukarką etykiet oraz skanerem kodów QR
Sonel PAT-95 to doskonały wybór dla specjalistów zajmujących się serwisowaniem, kontrolą i konserwacją urządzeń elektrycznych. Zapewnia:
szczegółową analizę stanu technicznego,
wysoki poziom bezpieczeństwa użytkowników,
utrzymanie sprzętu w dobrej kondycji przez długi czas.
Sprawdza się zarówno w codziennych pracach terenowych, jak i w wymagających warunkach przemysłowych.
Szybkie i wygodne pomiary dzięki ekranowi dotykowemu i kreatorowi autoprocedur.
Możliwość generowania raportów wstępnych oraz etykiet z kodami QR, które ułatwiają ewidencję i identyfikację urządzeń.
Dane mogą być zapisywane i odczytywane bezpośrednio z pamięci miernika przy użyciu opcjonalnego skanera kodów QR.
Solidna, kompaktowa obudowa zapewnia ochronę urządzenia w pracy i podczas transportu.
Struktura pamięci umożliwia przechowywanie danych w formie drzewa (foldery, obiekty, urządzenia). Każdy wpis może zawierać opis sprzętu, lokalizację pomiarów, dane klienta oraz numer ewidencyjny.
Urządzenie spełnia wymagania wielu międzynarodowych standardów, m.in.:
EN 50699, EN 50678, EN 60974-4
VDE 0701-0702, VDE 0404-1, VDE 0404-2
EN 60745-1, EN 62841, EN 60335-1, EN 60950, EN IEC 62368-1
AS/NZS 3760
| Funkcje pomiarowe | Zakres | Rozdzielczość | Dokładność |
|---|---|---|---|
|
Rezystancja przewodu PE
I = 200 mA / 10 A / 25 A |
do 19,99 Ω | od 1 mΩ | od ±(3% w.m. + 4 cyfry) |
| Rezystancja izolacji UISO = 100 V / 250 V / 500 V / 1000 V |
do 599,9 MΩ | od 1 kΩ | ±(5% w.m. + 8 cyfr) |
| Prąd (pomiar cęgami) | do 24,9 A | od 1 mA | ±(5% w.m. + 5 cyfr) |
| Test wizualny | ✓ | ||
| Badanie ciągłości przewodu PE | ✓ | ||
| Pomiar rezystancji izolacji w trzech punktach | ✓ | ||
| Test przewodu IEC | ✓ | ||
| Test funkcjonalny | |||
| Moc pozorna S | do 3,99 kVA | od 1 VA | ±(5% w.m. + 3 cyfry) |
| Moc czynna P | do 3,99 kW | od 1 W | ±(5% w.m. + 3 cyfry) |
| Moc bierna Q | do 3,99 kvar | od 1 var | ±(5% w.m. + 3 cyfry) |
| Współczynnik mocy PF | do 1,00 | 0,01 | ±(10% w.m. + 5 cyfr) |
| Pobór prądu przy pomiarze mocy | do 15,99 A | 0,01 A | ±(2% w.m. + 3 cyfry) |
| THD napięcia i prądu | do 999,9% | 0,1% | ±(5% w.m. + 5 cyfr) |
| cosφ | do 1,0 | 0,1 | ±(5% w.m. + 5 cyfr) |
| Pomiar prądów upływu | |||
| Prąd upływu PE i różnicowy prądu upływu | do 19,9 mA | 0,01 mA | ±(5% w.m. + 2 cyfry) |
| Zastępczy prąd upływu | do 19,9 mA | 0,01 mA | ±(5% w.m. + 2 cyfry) |
| Dotykowy prąd upływu | do 4,999 mA | 0,001 mA | ±(5% w.m. + 3 cyfry) |
| Badania wyłączników RCD i PRCD | |||
| Pomiar parametrów RCD wg IEC 61557 | do 300 ms | 1 ms | ±(2% w.m. + 2 cyfry) |
| Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC) | do 30 mA | 0,1 mA | ±5% IΔn |
| Pomiar parametrów sieci | |||
| Napięcie | do 265,0 V | 0,1 V | ±(2% w.m. + 2 cyfry) |
| Częstotliwość | do 65,0 Hz | 0,1 Hz | ±(2% w.m. + 2 cyfry) |
