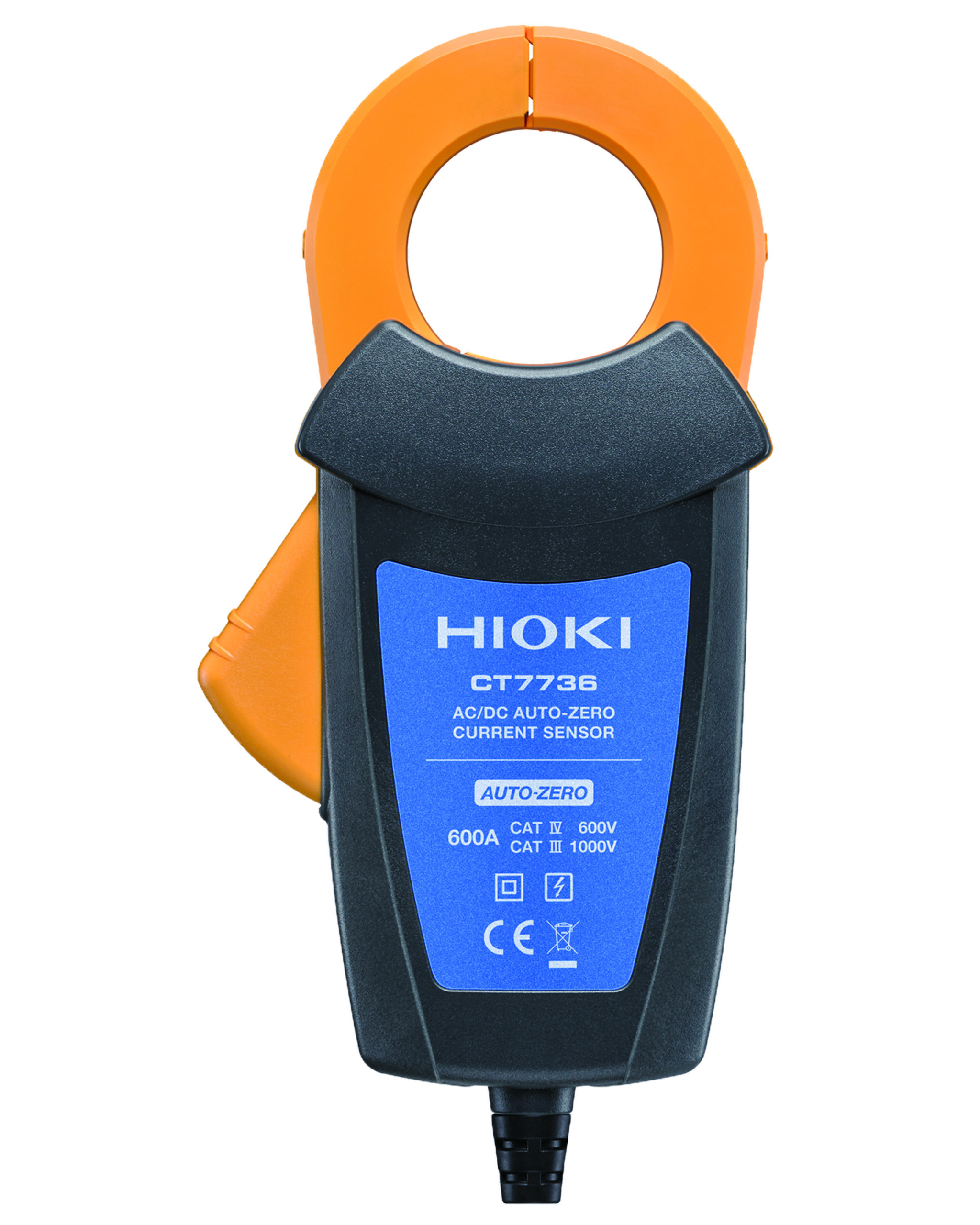

Cęgowy czujnik AC/DC HIOKI CT7736 (600A/5kHz)

CT7736 to automatyczny czujnik prądu AC/DC 600 A, który łączy się z odłączanym wyświetlaczem CM7290 lub CM7291 w celu wygodnego testowania w terenie, zapewniając jednocześnie rozszerzony zakres temperatur i automatyczną regulację zera w celu zminimalizowania dryftu spowodowanego dużymi zmianami temperatury występującymi podczas długich testy terminowe. Dalsze rozszerzenie funkcjonalności tego systemu jest możliwe, poprzez połączenie wyświetlacza z rejestratorem lub rejestratorem pamięci firmy Hioki.

Tab #1
Tab #2
Tab #3
Cechy i funkcje
Dane techniczne
Akcesoria dodatkowe
Katalog

Cechy użytkowe:

  • Dokładny pomiar i rejestrowanie nawet przy zmianie temperatury
  • Idealny do inspekcji na miejscu za pomocą odłączanego wyświetlacza
  • Cztery formaty wyjściowe do wysyłania danych do rejestratorów lub innych urządzeń (za pośrednictwem jednostki wyświetlacza): WAVE, RMS, PEAK, Hz
Prąd znamionowy 600A AC/DC
Maksymalny prąd znamionowy 600 A (wymaga obniżenia wartości znamionowych przy częstotliwości)
Maksymalne dopuszczalne wejście szczytowe 900 A peak
Pasmo DC do 5 kHz (-3dB) (W połączeniu z CM7290 lub CM7291: DC 3 Hz do 1 kHz)
Dokładność fazy ±1.8 deg. (DC < f ≤ 66 Hz)
Napięcie wyjściowe 1 mV/A
Temperatura pracy -25°C do 65°C

Gwarancja i  wymiary

Gwarancja: 36 miesięcy

Gwarancja bezpieczeństwa: CAT III 1000V / CAT IV 600V

Wymiary (wys. X szer. X dł.): 160 x 34 x 64mm

Waga: 320g

Długość kabla: 2.5m

Średnica czujnika: φ 33mm

Jednostka wyświetlacza: CM7290, CM7291

Okablowanie: Kabel łączący L9095 (złącze BNC) (1.5m), kabel łączący L9096 (połączenie z listwą zaciskową) (1.5m), przedłużacz L0220-01 (2m), przedłużacz L0220-02 (5m), przedłużacz L0220-03 (10m), przedłużacz L0220-04 (20m), przedłużacz L0220-05 (30m), przedłużacz L0220-06 (50m), przedużacz L0220-07 (100m)

Pokrowce: C0220, C0221
